Bayangkan sebuah kota metropolitan yang seluruh fasilitas pentingnya—balai kota, bandara internasional, pembangkit listrik, dan pasar induk—dipaksa berdesakan di dalam satu blok bangunan monolitik raksasa yang sama. Jika salah satu saluran pipa di lantai dasar mengalami kebocoran mikro, seluruh gedung pencakar langit tersebut terpaksa dirobohkan secara total karena strukturnya terikat tanpa sekat pemisah. Sebaliknya, tata kota modern membangun distrik-distrik khusus: pusat finansial di zona premium, kawasan industri di lahan yang lebih luas, dan fasilitas logistik di pinggiran kota, semuanya dihubungkan oleh jaringan kereta bawah tanah berkecepatan tinggi yang efisien. Paradigma tata kota modular inilah yang hari ini menyelamatkan industri semikonduktor global dari kematian Hukum Moore melalui revolusi arsitektur pengemasan 3D lanjutan (advanced 3D packaging) dan standardisasi interkoneksi chiplet terbuka Universal Chiplet Interconnect Express (UCIe).
Selama lima dekade, peningkatan daya komputasi mikroprosesor bertumpu pada formula tunggal: memperkecil ukuran gerbang transistor dan menjejalkan seluruh komponen prosesor—mulai dari inti komputasi (CPU/GPU core), pengontrol memori, hingga sirkuit antarmuka analog I/O—ke dalam satu keping kristal silikon tunggal (monolithic die). Namun, saat industri memasuki era manufaktur sub-3 nanometer, strategi monolitik ini membentur dua dinding pembatas yang mematikan secara bersamaan: batas reticle fotolitografi dan krisis hasil produksi wafer (yield curve catastrophe).
Dinding Reticle Fotolitografi dan Krisis Yield Silikon Monolitik
Dalam mesin fotolitografi Extreme Ultraviolet (EUV) paling canggih buatan ASML, medan pemaparan lensa optik memiliki batas fisik maksimum yang disebut batas reticle (reticle limit), yakni 858 milimeter persegi (panjang 26 mm kali lebar 33 mm). Desainer akselerator kecerdasan buatan modern seperti Nvidia Blackwell atau akselerator cloud hyperscaler membutuhkan miliaran transistor yang secara fisik mustahil dicetak dalam satu luas bidang reticle tunggal tanpa memotong silikon menjadi kepingan terpisah.
Lebih buruk lagi, hukum probabilitas cacat kristal wafer silikon menyatakan bahwa semakin besar luas penampang sebuah die monolitik, semakin tinggi kemungkinan kepingan tersebut terkena partikel debu mikro yang merusak sirkuit. Pada die raksasa berukuran mendekati batas reticle, angka yield (persentase chip yang berfungsi sempurna dalam satu wafer) anjlok hingga di bawah 20 persen, melambungkan biaya manufaktur ke tingkat yang tidak ekonomis. Selain itu, menyematkan sirkuit antarmuka I/O analog ke node litografi 2nm tercanggih adalah pemborosan modal yang luar biasa, karena komponen analog tidak mengalami penyusutan ukuran fisik yang signifikan pada node litografi rendah.
Arsitektur Pengemasan 2.5D dan 3D: CoWoS hingga Direct Hybrid Bonding

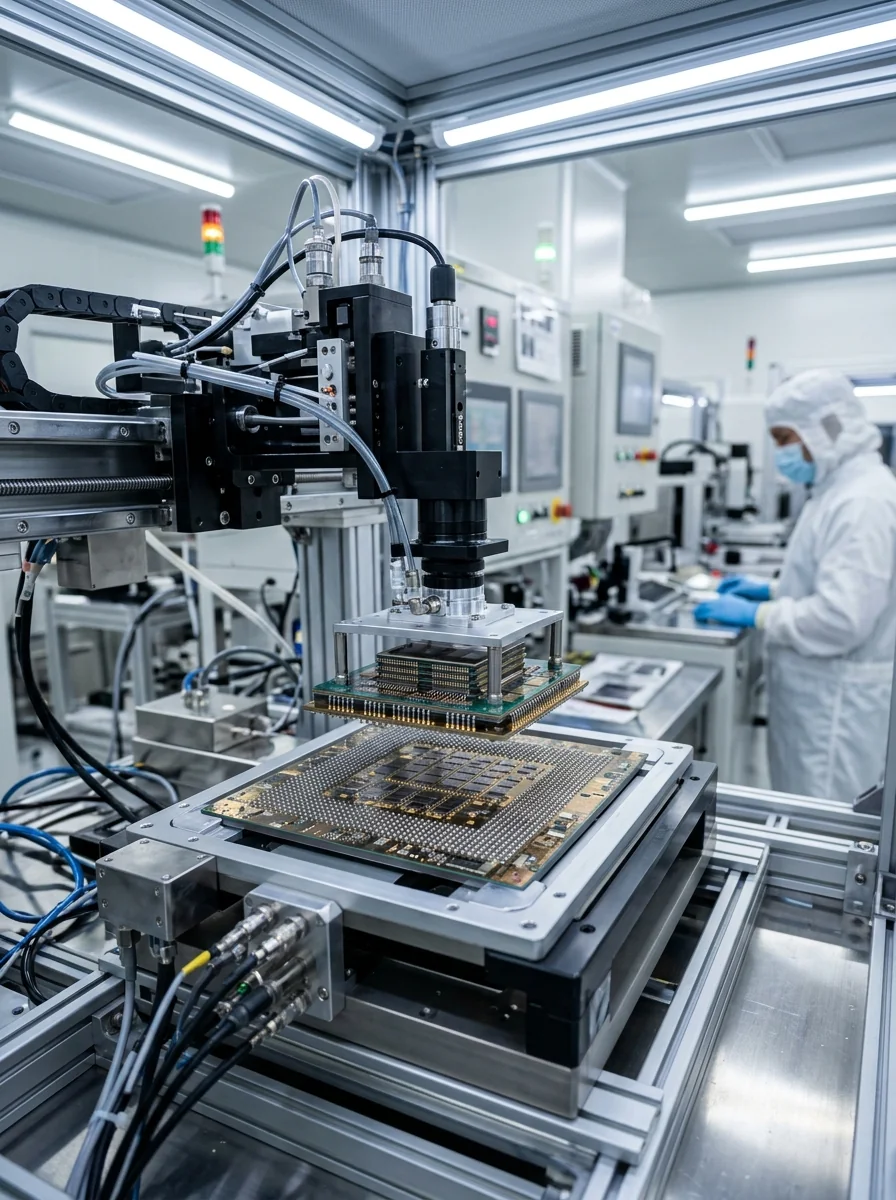

Untuk menembus batas reticle tanpa mengorbankan integritas sinyal elektrik, industri beralih ke arsitektur pengemasan lanjutan 2.5D dan 3D. Dalam pendekatan 2.5D seperti Chip-on-Wafer-on-Substrate (CoWoS) yang dipelopori TSMC, beberapa keping chiplet komputasi logika dan tumpukan memori berbandwidth tinggi (High Bandwidth Memory/HBM) ditempatkan berdampingan di atas sebuah lapisan perantara silikon pasif (silicon interposer). Interposer ini berfungsi sebagai jembatan sirkuit kabel mikro berkepadatan tinggi yang menghubungkan antar-chiplet dengan jarak sub-milimeter.
Evolusi sejati terjadi pada pengemasan 3D sejati (true 3D stacking) seperti TSMC SoIC (System-on-Integrated-Chips) dan Intel Foveros. Dalam arsitektur 3D, chiplet komputasi logika ditumpuk secara vertikal tepat di atas sirkuit pengendali dasar menggunakan Through-Silicon Vias (TSVs)—saluran konduktor vertikal mikroskopis yang menembus badan wafer silikon. Namun, batas performa berikutnya berada pada metode penyambungan fisik antar-lapisan.
Pada generasi awal, penyambungan mengandalkan microbump timah solder dengan jarak pitch sekitar 35 mikrometer. Pada jarak ini, hambatan resistansi dan kapasitansi parasitik masih cukup besar untuk menimbulkan panas dan latensi data. Loncatan revolusioner hadir melalui teknologi Direct Hybrid Bonding (Cu-Cu bonding). Dalam proses ini, permukaan tembaga dan insulator dielektrik silikon dihaluskan pada tingkat atomik dan disatukan secara langsung tanpa menggunakan solder timah sama sekali. Hasilnya adalah reduksi pitch interkoneksi hingga di bawah 1 mikrometer, memangkas konsumsi daya interkoneksi hingga 0.05 picojoule per bit dan melipatgandakan kepadatan jalur transfer data secara spektakuler.
| Teknologi Interkoneksi | Pitch Sambungan (Mikrometer) | Efisiensi Energi (pJ/bit) | Densitas Kerapatan Jalur Data |
|---|---|---|---|
| Substrat PCB Organik Tradisional | 100 - 150 mikrometer | 5.0 - 10.0 pJ/bit | Rendah (Garis batas makro) |
| Advanced 2.5D Microbump (CoWoS-S) | 25 - 45 mikrometer | 0.5 - 1.2 pJ/bit | Tinggi (~1,000 jalur/mm2) |
| 3D Direct Hybrid Bonding (Cu-Cu) | Sub-1.0 mikrometer | 0.05 - 0.15 pJ/bit | Ekstrem (>100,000 jalur/mm2) |
| Universal Chiplet Standard (UCIe) | Terstandarisasi paket 2.5D & 3D | < 0.25 pJ/bit | Multi-vendor interoperable |
Peran Krusial Konsorsium Universal Chiplet Interconnect Express (UCIe)
Meskipun teknologi pengemasan fisik telah matang, selama bertahun-tahun industri terfragmentasi oleh standar interkoneksi antarmuka kepemilikan tertutup (proprietary protocols). AMD memiliki Infinity Fabric, Intel memiliki Ultra Path Interconnect, dan Nvidia mengandalkan NVLink. Fragmentasi ini memaksa sebuah perusahaan semikonduktor mendesain seluruh chiplet di dalam ekosistem tertutup mereka sendiri.
Kelahiran standar Universal Chiplet Interconnect Express (UCIe)—yang didukung oleh aliansi raksasa semikonduktor global seperti Intel, AMD, Arm, Qualcomm, TSMC, Samsung, dan ASE Group—menghancurkan tembok monopoli tersebut. Standar UCIe mendefinisikan tumpukan protokol lengkap yang mencakup:
- Lapisan Fisik (Physical Layer/PHY): Mengatur tegangan elektrik, sinyal jam clocking, dan form-factor interposer baik untuk pengemasan standar berbiaya rendah maupun pengemasan lanjutan densitas tinggi.
- Lapisan Tautan Die-to-Die (D2D Adapter): Menangani keandalan transmisi data, enkapsulasi paket, deteksi galat siklis (CRC), dan mekanisme percobaan ulang (retry mechanism) dengan latensi sub-nanodetik.
- Lapisan Protokol (Protocol Layer): Memetakan protokol industri mapan seperti PCIe 6.0/7.0 dan Compute Express Link (CXL) secara transparan di atas antarmuka chiplet tanpa memerlukan modifikasi pada tumpukan perangkat lunak sistem operasi.
Dengan adopsi UCIe, paradigma perancangan prosesor berubah dari perancangan wafer kaku menjadi arsitektur modular "Lego silikon". Sebuah perusahaan perancang kecerdasan buatan skala menengah dapat membeli chiplet inti pemrosesan 2nm dari satu foundry, memadukannya dengan chiplet radio frekuensi (RF) 14nm berbiaya murah dari produsen lain, dan menyatukannya dengan tumpukan memori HBM generasi terbaru di dalam satu paket superchip berkemampuan multi-terabit per detik.
Dampak Terhadap Peta Geopolitik Semikonduktor Global
Transisi menuju arsitektur chiplet dan pengemasan 3D lanjutan mendefinisikan ulang peta persaingan geopolitik rantai pasok teknologi global. Keunggulan litografi terdepan tidak lagi menjadi satu-satunya penentu supremasi komputasi. Negara atau korporasi yang menguasai ekosistem pengemasan lanjutan (advanced packaging OSAT) memegang kendali atas kemampuan manufaktur prosesor kecerdasan buatan dunia.
Bagi industri teknologi global, modularitas chiplet membuka pintu demokratisasi inovasi perangkat keras. Biaya perancangan chip khusus (ASIC) yang sebelumnya menuntut anggaran ratusan juta dolar kini dapat dipangkas secara substansial. Di era di mana kebutuhan komputasi kecerdasan buatan berlipat ganda setiap beberapa bulan, arsitektur pengemasan 3D dan standar UCIe bukan sekadar peningkatan teknis bertahap, melainkan fondasi fisik yang menopang keberlanjutan peradaban digital modern.
