Integrasi Co-Packaged Optics dan Silikon Fotonik: Mendobrak Hambatan Termal Pusat Data AI Gigawatt

Bayangkan sebuah jaringan pipa air bawah tanah di kota metropolitan yang terbuat dari besi tua berkarat dengan diameter sempit. Ketika populasi kota membengkak seratus kali lipat dalam semalam dan kebutuhan pasokan air meroket drastis, meningkatkan tekanan pompa air secara brutal hanya akan memicu dua malapetaka: gesekan air di dinding pipa menimbulkan panas membara yang merusak instalasi, dan pipa akan pecah sebelum air sempat mencapai gedung-gedung pencakar langit. Satu-satunya solusi mutlak dari para insinyur hidrolika bukanlah memperbesar tenaga pompa, melainkan mengganti seluruh kanal distribusi dengan terowongan bertekanan gravitasi bebas hambatan. Paradoks hidrolika fisik ini persis mencerminkan krisis terdalam yang kini menghantam pusat komputasi kecerdasan buatan global: kita telah mencapai dinding batas fisika kabel tembaga, di mana transmisi elektron listrik antar-prosesor menghasilkan panas yang melumpuhkan efisiensi komputasi.

Dalam perlombaan melatih model fondasi kecerdasan buatan berkapasitas triliunan parameter, perhatian publik sering kali tersedot pada kemajuan arsitektur unit pemroses grafis (GPU) dan akselerator tensor silikon. Namun, para insinyur perangkat keras di balik kluster komputasi skala gigawatt menyadari bahwa unit pemrosesan tidak dapat bekerja secara terisolasi. Puluhan ribu chip akselerator harus saling bertukar bobot gradien parameter secara kontinu melalui kain interkoneksi jaringan (interconnect fabric) dengan bandwidth agregat mencapai puluhan terabit per detik.

Dinding Hambatan Tembaga: Degradasi Sinyal dan Pemborosan Termal

Selama beberapa dekade sejarah komputasi mikro, tembaga adalah logam andalan yang setia. Dari jejak sirkuit tercetak (PCB) hingga kabel Direct Attach Copper (DAC), elektron digerakkan melintasi logam konduktor untuk membawa data biner 0 dan 1. Namun, fisika elektromagnetik menetapkan hukum tanpa kompromi: semakin tinggi frekuensi modulasi sinyal listrik (kini melampaui 112 Gbps hingga 224 Gbps per lajur PAM4), semakin parah fenomena efek kulit (skin effect) dan kehilangan dielektrik yang terjadi.

Pada frekuensi ekstrem tersebut, elektron menolak mengalir di bagian tengah kawat tembaga dan hanya memadati permukaan tipis terluarnya, melipatgandakan resistansi listrik efektif secara drastis. Akibatnya, sinyal mengalami pelemahan (insertion loss) yang sangat parah hanya dalam jarak tempuh beberapa inci. Untuk mencegah hilangnya integritas sinyal, sistem server terpaksa menyematkan chip pemulih sinyal berkekuatan tinggi (Retimer dan DSP) yang haus daya listrik. Di fasilitas hyperscaler modern, hingga sepertiga dari total konsumsi energi listrik rak server habis terbuang percuma hanya untuk mendorong elektron menyeberangi kabel tembaga dari prosesor ke sakelar jaringan.

Kondisi ini memicu krisis termal yang mengkhawatirkan pada tingkat rak server pusat data. Kepadatan panas yang dihasilkan oleh kombinasi GPU berdaya 1.000 watt dan kabel tembaga yang membara memaksa operator pusat data memasang sistem pendingin cair (liquid cooling) langsung ke chip. Namun, mendinginkan kabel tembaga pasif yang terpasang di panel belakang sasis server merupakan tantangan mekanis yang hampir mustahil diselesaikan dengan efisien. Tanpa adanya perombakan radikal pada medium fisik transmisi data, ekspansi kluster AI masa depan akan terhenti bukan karena ketiadaan algoritma cerdas, melainkan karena batas pendinginan termodinamika fasilitas pusat data.

Evolusi Arsitektur: Dari Pluggable Transceiver Menuju Co-Packaged Optics

Jawaban industri terhadap kendala transmisi elektron adalah beralih ke foton: memanfaatkan partikel cahaya yang merambat melintasi serat kaca tanpa mengalami pelemahan resistif dan sama sekali tidak memancarkan energi panas sampingan. Namun, metode integrasi optik konvensional berbasis modul transceiver colok (Pluggable Optical Transceivers) yang dipasang di panel luar sasis server kini mulai menabrak batas efisiensinya sendiri.

Dalam sistem transceiver colok tradisional, sinyal data dari GPU tetap harus menempuh jarak sirkuit tembaga sepanjang 10 hingga 15 inci melintasi papan induk sebelum diubah menjadi pulsa cahaya di ujung sasis. Melalui arsitektur Co-Packaged Optics (CPO), mesin konversi fotonik silikon (Optical Engine) dipindahkan secara langsung ke dalam paket substrat canggih berdampingan dengan chip ASIC atau silikon komputasi utama. Jarak tempuh transmisi listrik konvensional dipangkas dari puluhan sentimeter menjadi hanya beberapa fraksi milimeter, mengeliminasi kebutuhan sirkuit DSP eksternal yang boros daya.

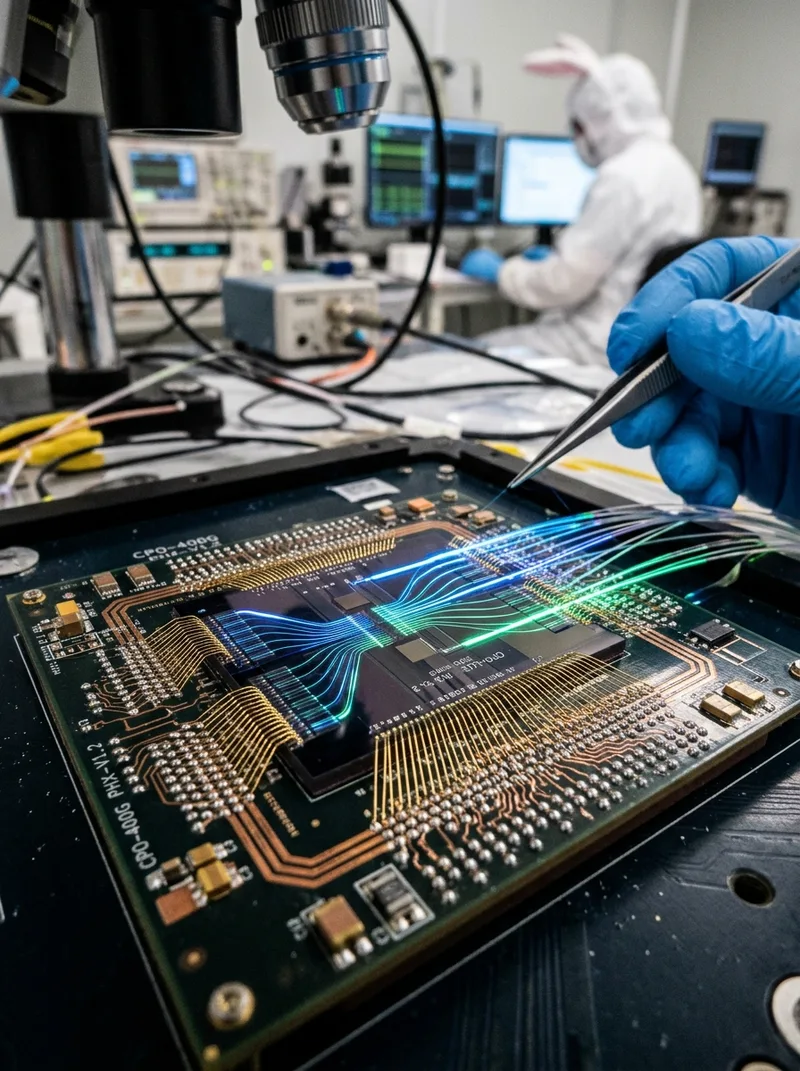

Dalam modul CPO, fotonik silikon diintegrasikan menggunakan teknik pengemasan heterogen 2.5D atau 3D melalui interposer silikon mikro. Jalur optik (optical waveguides) diukir langsung pada lapisan silikon dengan presisi tingkat nanometer menggunakan peralatan litografi semikonduktor yang sama dengan pembuatan prosesor komputer. Cahaya dipandu, dimodulasi, dan dialihkan secara langsung di atas keping silikon tanpa pernah diubah kembali menjadi sinyal listrik hingga mencapai prosesor tujuan di ujung serat optik.

Anatomi Silikon Fotonik: Pandu Gelombang Mikro dan Modulator Elektro-Optik

Untuk memahami keajaiban CPO, kita harus membedah cara silikon berinteraksi dengan partikel cahaya. Secara alami, silikon adalah material semi-transparan bagi cahaya inframerah pada panjang gelombang telekomunikasi standar (1310 nm dan 1550 nm). Dengan mengukir pola jalur berpemandu gelombang (waveguides) berukuran sub-mikron yang dilapisi silikon dioksida sebagai isolator bias cahaya, berkas foton dapat dibelokkan dan dipandu melintasi keping silikon dengan efisiensi mendekati seratus persen.

Modulasi data digital ke dalam gelombang cahaya dilakukan melalui dua inovasi utama: Modulator Mach-Zehnder (MZM) dan Resonator Cincin Mikro (Micro-Ring Resonators / MRR). Modulator ini memanfaatkan efek dispersi plasma silikon: ketika tegangan listrik kecil diterapkan pada jalur pandu gelombang, konsentrasi pembawa muatan elektron-lubang berubah seketika, mengubah indeks bias material dan menggeser fase gelombang cahaya. Proses interferensi fase ini mengubah pulsa cahaya menjadi kode biner 0 dan 1 dalam hitungan pikodetik tanpa membuang energi panas yang berarti.

Resonator cincin mikro bahkan menawarkan lompatan kepadatan yang lebih spektakuler. Dengan diameter lingkaran cincin hanya berukuran belasan mikrometer, puluhan panjang gelombang warna cahaya yang berbeda (Wavelength Division Multiplexing / WDM) dapat dimodulasi secara paralel pada satu untai serat optik tunggal. Teknik WDM pada silikon fotonik melipatgandakan throughput data per serat hingga beberapa terabit per detik, mengeliminasi bundel kabel tebal yang selama ini menyumbat ventilasi aliran udara di rak server superkomputer.

Tabel Komparasi Teknis: Media Interkoneksi Pusat Data

Perbandingan performa antara tembaga konvensional, optik modular colok, dan arsitektur Co-Packaged Optics dirangkum secara mendalam dalam tabel evaluasi berikut:

Tantangan Rekayasa Sumber Laser Eksternal (External Laser Source)

Meskipun efisiensi transmisi foton sangat memikat, rekayasa integrasi CPO menghadapi tantangan termal internal yang unik. Sumber laser semi-konduktor (seperti laser InP atau DFB) sangat sensitif terhadap panas lingkungan operasional. Jika laser ditempatkan di dalam paket chip yang sama dengan GPU yang beroperasi pada suhu 85 derajat Celsius, masa pakai dan kestabilan frekuensi emisi laser akan menurun drastis.

Solusi arsitektur yang disepakati oleh konsorsium industri global adalah menggunakan modul External Laser Source (ELS). Dalam pendekatan ini, pemancar laser ditempatkan di modul modular panel depan sasis server yang bersuhu dingin dan mudah diganti saat mengalami degradasi. Cahaya stabil dari ELS kemudian disalurkan ke mesin optik CPO di dalam paket chip melalui serat optik pemelihara polarisasi (Polarization-Maintaining Fiber). Di dalam silikon CPO, modulator fotonik mikro menumpangkan aliran data komputasi ke dalam gelombang cahaya tersebut dengan efisiensi kuantum optimal.

Paradigma Disaggregated Computing: Menghapus Batas Fisik Antar-Server

Dampak paling revolusioner dari adopsi Co-Packaged Optics adalah lahirnya paradigma komputasi terpilah (Disaggregated Computing). Pada arsitektur server konvensional, batasan jarak interkoneksi kabel tembaga PCIe memaksa prosesor, memori RAM, dan kartu akselerator harus terpasang rapat di atas satu motherboard fisik yang sama. Pola ini memicu inefisiensi alokasi: sebuah aplikasi yang membutuhkan memori besar namun minim beban komputasi tetap harus menyewa satu unit server utuh dengan prosesor yang menganggur.

Dengan latensi transmisi foton CPO yang mendekati nol melintasi jarak ratusan meter di dalam pusat data, batasan motherboard fisik resmi terhapus. Seluruh kluster pusat data dapat diperlakukan sebagai satu kolam raksasa (resource pool) yang menyatukan ribuan GPU, petabyte memori HBM, dan exabyte media penyimpanan. Beban kerja kecerdasan buatan dapat merangkai unit komputasi dan memori yang dibutuhkannya secara dinamis dari berbagai rak server yang berbeda seolah-olah semuanya terhubung pada bus silikon lokal yang sama.

Dampak Horison bagi Keberlanjutan Energi dan Desain Superkomputer

Transisi menuju Co-Packaged Optics bukan sekadar opsi optimasi tambahan bagi insinyur perangkat keras, melainkan prasyarat mutlak untuk mencegah krisis kelistrikan global akibat ekspansi kecerdasan buatan. Tanpa lonjakan efisiensi interkoneksi fotonik, pusat data generasi berikutnya yang dirancang untuk mengonsumsi daya listrik setara pembangkit listrik satu gigawatt akan menghabiskan lebih dari 300 megawatt hanya untuk memompa panas dari sirkuit kabel tembaga.

Bagi industri cloud dan arsitektur superkomputer masa depan, integrasi silikon fotonik membuka era baru komputasi tanpa batas jarak. Silikon fotonik adalah fondasi fisik yang memastikan bahwa kemajuan peradaban cerdas manusia tidak terhenti akibat benturan dinding hukum termodinamika klasik, mengantarkan komputasi awan menuju era transmisi cahaya murni yang lestari dan berdaya guna tinggi.
