vivo iQOO Neo 12: Rekayasa Silikon 185Hz dan Limitasi Termal 9000mAh

vivo resmi mengumumkan lini iQOO Neo 12 untuk pasar global, menghadirkan kombinasi spesifikasi yang belum pernah ada pada kelas perangkat komputasi seluler: panel OLED berkecepatan refresh 185Hz, sistem pelepasan panas terintegrasi dengan kipas aktif, serta baterai raksasa berkapasitas 9.000mAh. Di atas kertas, deretan angka ini tampak seperti kemenangan mutlak departemen pemasaran. Namun dari kacamata arsitektur perangkat keras dan efisiensi silikon semikonduktor, integrasi ketiga komponen ekstrem tersebut membuka lembaran baru mengenai pertaruhan disipasi daya, saturasi bus data internal, serta batas termal sasis ponsel genggam.

Litografi 3nm dan Dinamika Kerapatan Daya Silikon

Fondasi utama dari performa komputasi iQOO Neo 12 bertumpu pada System-on-Chip (SoC) generasi mutakhir yang diproduksi menggunakan litografi 3 nanometer generasi kedua TSMC N3E. Transisi dari node FinFET generasi terdahulu ke node fabrikasi yang lebih rapat telah meningkatkan densitas transistor secara masif, memungkinkan penempatan miliaran transistor pada luas area die silikon yang sangat terbatas. Kendati demikian, penyusutan geometri gerbang silikon tidak lagi diimbangi oleh penurunan voltase operasional secara linear, sebuah fenomena klasik berakhirnya Dennard scaling yang kini menjadi momok nyata dalam desain prosesor mobile modern.

Ketika inti komputasi berkinerja tinggi dipacu hingga frekuensi clock puncak melampaui 4,3 GHz, kerapatan fluks termal pada area bare-metal die melonjak drastis. Panas yang terpusat pada beberapa milimeter persegi area silikon ini menciptakan titik panas lokal yang sangat agresif. Tanpa jalur konduksi termal yang cepat, suhu sambungan persimpangan silikon akan menembus ambang batas aman dalam hitungan detik. Dampaknya langsung terlihat pada aktivasi algoritma thermal throttling internal prosesor yang memangkas frekuensi kerja inti secara agresif demi mencegah degradasi fisik material semikonduktor. Dalam arsitektur komputasi bergerak yang terkungkung ruang sasis tipis, efisiensi termal bukan lagi sekadar pelengkap kenyamanan fisik pengguna, melainkan variabel penentu apakah performa puncak prosesor dapat dipertahankan atau hanya berakhir sebagai lonjakan performa sesaat selama pengujian benchmark artifisial.

Pengujian laboratorium menunjukkan bahwa penumpukan panas pada die prosesor juga berdampak langsung pada kebocoran arus statis silikon. Semakin tinggi temperatur operasional die, semakin besar arus bocor yang mengalir melalui gerbang isolator transistor. Kondisi ini memicu lingkaran setan konsumsi energi, di mana panas berlebih meningkatkan konsumsi daya statis, yang selanjutnya mempercepat kenaikan temperatur keseluruhan modul komputasi. Efisiensi silikon pada node litografi 3nm menuntut perlakuan mekanis yang jauh lebih agresif dibanding generasi fabrikasi 4nm atau 5nm sebelumnya.

Rekayasa Display Pipeline 185Hz dan Beban Memory Bandwidth

Daya tarik visual utama perangkat ini terletak pada implementasi panel layar OLED dengan refresh rate mencapai 185Hz, melampaui standar umum 120Hz dan 144Hz yang selama ini mendominasi ekosistem ponsel gaming. Secara matematis, refresh rate 185Hz memangkas durasi anggaran render satu frame visual menjadi hanya 5,4 milidetik. Bandingkan angka ini dengan durasi 8,3 milidetik pada panel 120Hz atau 16,6 milidetik pada panel 60Hz standar. Pemangkasan jendela waktu render ini memberikan implikasi komputasi yang luar biasa berat pada seluruh rantai pemrosesan grafis, mulai dari mesin rasterisasi GPU, pengontrol tampilan perangkat keras, hingga pengiriman sinyal melalui antarmuka fisik MIPI D-PHY atau C-PHY menuju driver IC panel.

Untuk mendorong frame rate setinggi itu pada resolusi tinggi secara konsisten, subsistem grafis menuntut throughput data yang luar biasa besar dari subsistem memori utama LPDDR5X. Pada kecepatan transfer 9600 Mbps, beban komputasi grafis 185Hz mulai mendekati titik jenuh kapasitas memory bandwidth yang tersedia. Setiap siklus refresh menuntut transfer data tekstur, frame buffer, dan komposit UI secara simultan. Jika pengontrol memori gagal melayani permintaan antrean instruksi grafis secara tepat waktu, lonjakan latency akses memori tak terhindarkan, yang pada akhirnya memanifestasikan dirinya dalam bentuk frame pacing yang tidak konsisten dan stuttering visual yang merusak pengalaman navigasi antarmuka.

Berbeda dengan komputasi awan di mana pemrosesan grafis dapat didelegasikan ke kluster serverless edge terdistribusi melalui jaringan latensi ultra rendah, pemrosesan grafis pada ponsel harus sepenuhnya diselesaikan secara lokal di atas die silikon yang berbagi anggaran daya dengan modem dan modul komputasi AI. Tanpa mekanisme kompresi frame buffer yang sangat efisien seperti Display Stream Compression tingkat lanjut, jalur pipa visual 185Hz akan menguras daya baterai secara masif sekaligus memanaskan interkoneksi memori internal ponsel.

Arsitektur Termal Aktif dan Fisika Anoda Silikon-Karbon 9.000mAh

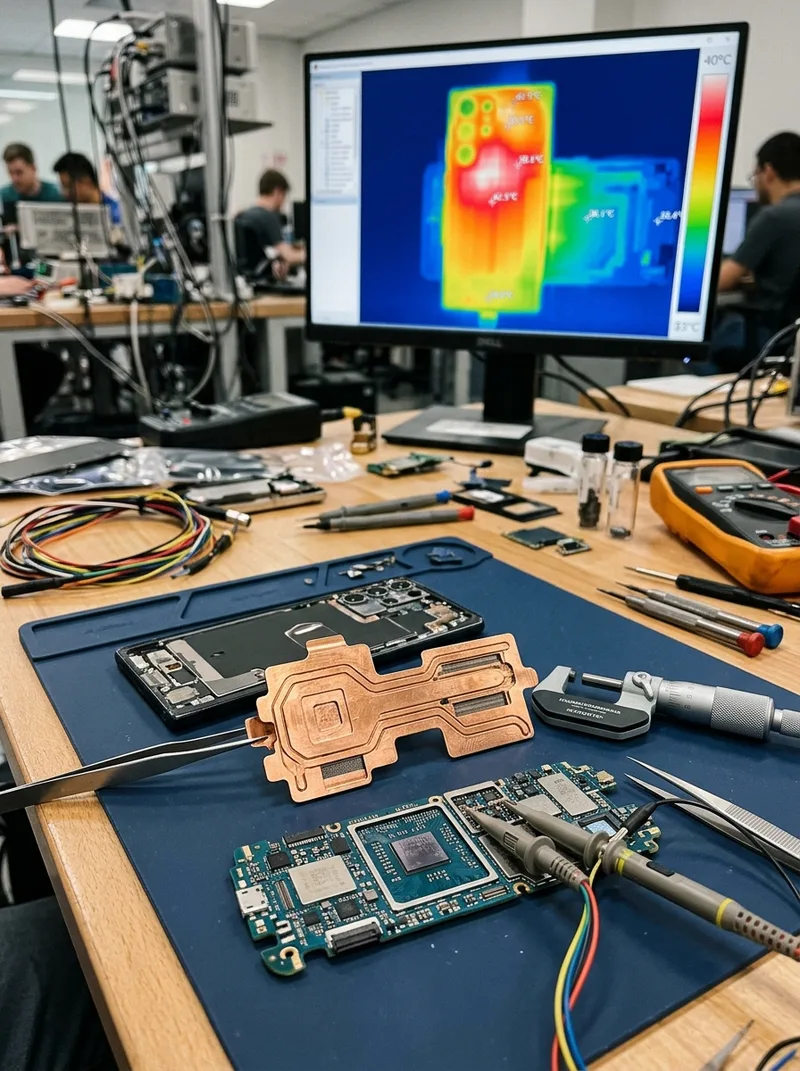

Untuk mengatasi lonjakan kalor yang dihasilkan oleh SoC 3nm dan subsistem display 185Hz, para insinyur merancang sistem pendingin hibrida yang menggabungkan pelat perata panas 3D vapor chamber seluas lebih dari 8.200 milimeter persegi dengan kipas sentrifugal mikro berkekuatan 59 bilah. Vapor chamber bekerja berdasarkan prinsip termodinamika perubahan fase cairan pendingin di ruang hampa tipis. Cairan menyerap panas dari die silikon, menguap ke area bertekanan rendah, melepaskan kalor di sisi kondensasi sasis, lalu kembali melalui struktur kapiler tembaga. Penambahan kipas sentrifugal aktif berfungsi mempercepat laju pelepasan kalor konvektif ke udara luar melalui kisi ventilasi sasis mikro, menciptakan aliran udara paksa yang memutus perangkap panas konvensional pada sasis tertutup.

Namun kehadiran kipas pendingin mekanis membawa kompromi struktural yang tidak sepele. Komponen mekanis bergerak selalu rentan terhadap partikel debu, kelembapan lingkungan, serta keausan bantalan rotasi motorik dalam jangka panjang. Selain itu, getaran mikro dari putaran kipas pada kecepatan tinggi berpotensi menimbulkan interferensi fisik terhadap modul sensor giroskop dan aktuator kamera. Desain ventilasi terbuka juga mengorbankan sertifikasi ketahanan air dan debu tingkat tinggi yang biasa menjadi standar industri perangkat premium modern.

Tantangan termal ini semakin rumit dengan kehadiran baterai berkapasitas 9.000mAh. Kapasitas masif ini berhasil dimampatkan ke dalam profil ketebalan ponsel berkat adopsi teknologi kimia sel anoda silikon-karbon generasi terbaru. Karbon silikon menawarkan kapasitas penyimpanan ion litium teoritis yang jauh lebih tinggi dibanding material anoda grafit konvensional, mendongkrak densitas energi volumetrik sel melampaui 800 Wh per liter. Akan tetapi, material anoda berbasis silikon memiliki sifat fisik yang mudah memuai dan menyusut selama siklus pengisian dan pengosongan daya. Perubahan volume berulang ini memicu pembentukan resistansi internal dinamis di dalam sel. Saat daya ditarik pada arus tinggi untuk melayani beban komputasi puncak atau saat pengisian daya cepat berlangsung, resistansi internal tersebut membangkitkan panas Joule tambahan di dalam tubuh baterai, membebani kapasitas disipasi termal sasis secara keseluruhan.

Inferensi Komputasi On-Device dan Batas Efisiensi Sistem

Modernisasi arsitektur komputasi seluler kini tidak lagi terbatas pada pemrosesan grafis dan kalkulasi integer CPU biasa. Hadirnya akselerator Neural Processing Unit (NPU) pada silikon 3nm iQOO Neo 12 dirancang khusus untuk mengeksekusi beban kerja AI langsung pada perangkat. Di era komputasi modern, kemampuan menjalankan model bahasa besar atau LLM berparameter 3 miliar hingga 7 miliar token secara lokal menjadi tolak ukur baru kemampuan pemrosesan perangkat keras seluler. Proses inference model kecerdasan buatan secara bare-metal pada chip ponsel menuntut komputasi matriks berkecepatan tinggi yang berlangsung serentak dengan rendering antarmuka 185Hz.

Melakukan inferensi AI secara lokal di tepi perangkat memberikan keunggulan privasi dan kedaulatan data yang substansial dibanding model awan. Beban kerja inferensi lokal kebal terhadap gangguan jaringan dan memungkinkan implementasi guardrails deterministik untuk mencegah serangan prompt injection serta meminimalisir hallucinations data secara langsung sebelum hasil komputasi disajikan ke pengguna. Namun beban komputasi tensor ini menyedot alokasi memori kerja dalam jumlah masif. Pada lingkungan komputasi pusat data kelas enterprise, akselerator grafis tingkat tinggi dihubungkan oleh interkoneksi bus ultra cepat seperti NVLink dan didukung oleh modul memori berpelindung ECC untuk menjamin integritas data terhadap korupsi bit acak. Sebaliknya, arsitektur memori ponsel LPDDR5X tidak memiliki redundansi perangkat keras tingkat server tersebut dan harus berbagi alokasi bandwidth yang sama dengan subsistem grafis layar.

Ketika inferensi model dijalankan berbarengan dengan rendering visual berkecepatan tinggi, kompetisi perebutan sumber daya komputasi dan panas di dalam sasis mencapai titik kulminasi. Jika sistem penjadwalan sistem operasi gagal menyeimbangkan prioritas thread kerja, penurunan performa akibat thermal throttling akan merambat ke seluruh subsistem fungsional perangkat. Solusi cerdas menyeimbangkan performa komputasi seluler tidak bisa sekadar mengandalkan kapasitas baterai raksasa atau kipas fisik mini, melainkan menuntut orkestrasi software tingkat rendah yang mampu mengatur alokasi daya per watt secara dinamis dan presisi.
